¶ Описание интерфейса
Инструмент MDR (Master Deliverable Register) отображает, а также позволяет редактировать информацию о документации в рамках проекта и каждого комплекта в отдельности.
Для перехода в режим редактирования ячейки необходимо сделать двойной клик по ней (не все столбцы можно редактировать). После окончания редактирования ячейки изменения применяются сразу (если они не были отменены, для отмены сделанных изменений и выхода из режима редактирования необходимо нажать клавишу Esc; для применения изменений необходимо нажать на любое место вне ячейки или нажать клавишу Enter) и их можно увидеть на карточке объекта.
Данный инструмент поддерживает настройку отображаемых столбцов, по умолчанию отображаются столбцы со следующей информацией:
- отображаемое имя объекта, содержащего документы (Родитель документа);
- наименование и шифр документа или объекта, к которому он принадлежит;
- тип объекта;
- исходный файл документа;
- информация о связанных трансмитталах (TRM);
- информация о связанных листах замечаний (CRS);
- прогресс.
По умолчанию MDR отображает список комплектов (в данном случае под комплектом подразумевается папка содержащая документы, а не тип комплект) документации в проекте. При нажатии на «+» в первой колонке MDR происходит раскрытие комплекта до документов.
Оранжевым цветом окрашены строки комплектов, белые строки – документы, фиолетовый цвет строки означает, что строка выбрана пользователем.

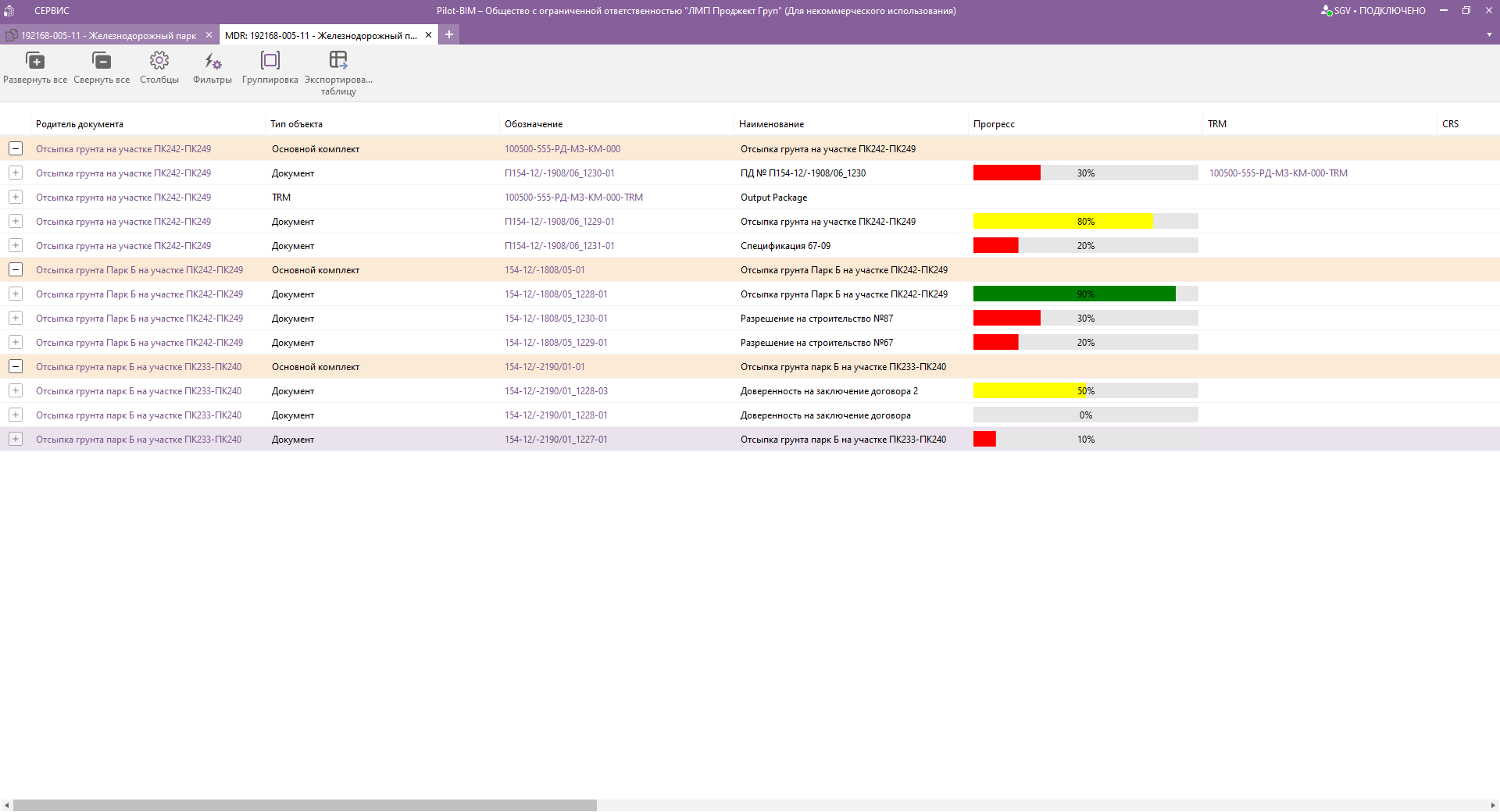

Рисунок 1. Инструмент MDR.
¶ Кнопка "Фильтры"

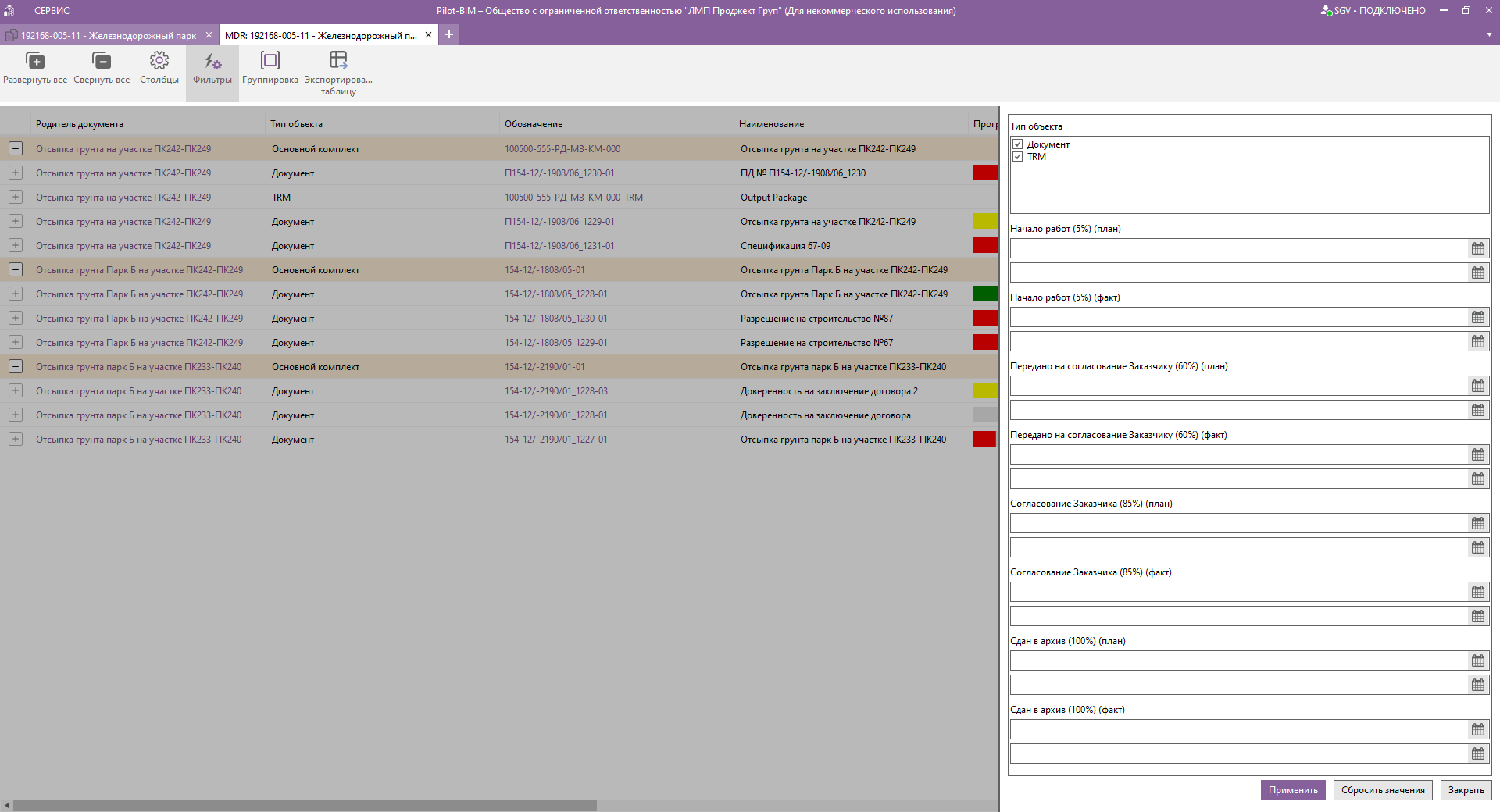

Для фильтрации объектов по атрибутам в модуле MDR нажимаем на кнопку «Фильтры», расположенную на панели инструментов. Для фильтрации недоступны колонки, в которых ячейки представляют собой строку без выпадающего списка или числовые значения. Для фильтра также недоступны колонки: Родитель документа, Тип, Наименование, Обозначение, TRM, CRS, Исходный файл. В открывшемся окошке фильтра заполняем параметры фильтрации и нажимаем кнопку «Применить». Для сброса введённых атрибутов фильтрации нажимаем кнопку «Сбросить значения».
Рисунок 2. Настройка фильтров.
¶ Кнопка "Шаблоны"
Для настройки отображаемых столбцов в модуле MDR используется кнопка «Шаблоны», расположенная на панели инструментов. После нажатия открывается боковая панель, содержащая набор инструментов для взаимодействия с шаблонами. Панель содержит:
- Поле выбора шаблона. Выбор осуществляется нажатием на поле и следующим выбором из выдающего списка нужного шаблона. По умолчанию поле пустое, так как нет шаблона примененного ранее.
Примененный шаблон назначается шаблоном по умолчанию для текущего пользователя и типа, на котором открыта таблица MDR.
- Кнопка создания нового шаблона. При нажатии открывается окно создания шаблона.
- Кнопка редактирования созданного ранее шаблона. Для редактирования выбирается шаблон в выпадающем списке поля выбора шаблона, затем нажимается кнопка "Редактировать". Открывается окно редактирования шаблона (аналогичен окну создания нового шаблона).
- Кнопка "Поделиться" для настроек правил взаимодействия и отображения выбранного шаблона для единиц организационной структуры. После нажатия открывается стандартное окно Pilot "Настройки совместного доступа".
Рисунок 4. Настройка совместного доступа.
Чтобы другой пользователь мог использовать шаблон, которым с ним поделились, при настройке прав доступа необходимо разрешить как минимум Просмотр и Редактирование атрибутов и файлов
- Кнопка удаления шаблона. Нужно выбрать из поля выбора шаблон и нажать на кнопку.
Удаление доступно пользователю владельцу шаблона, или пользователю являющимся администратором базы данных.
¶ Окно создания/редактирования шаблона

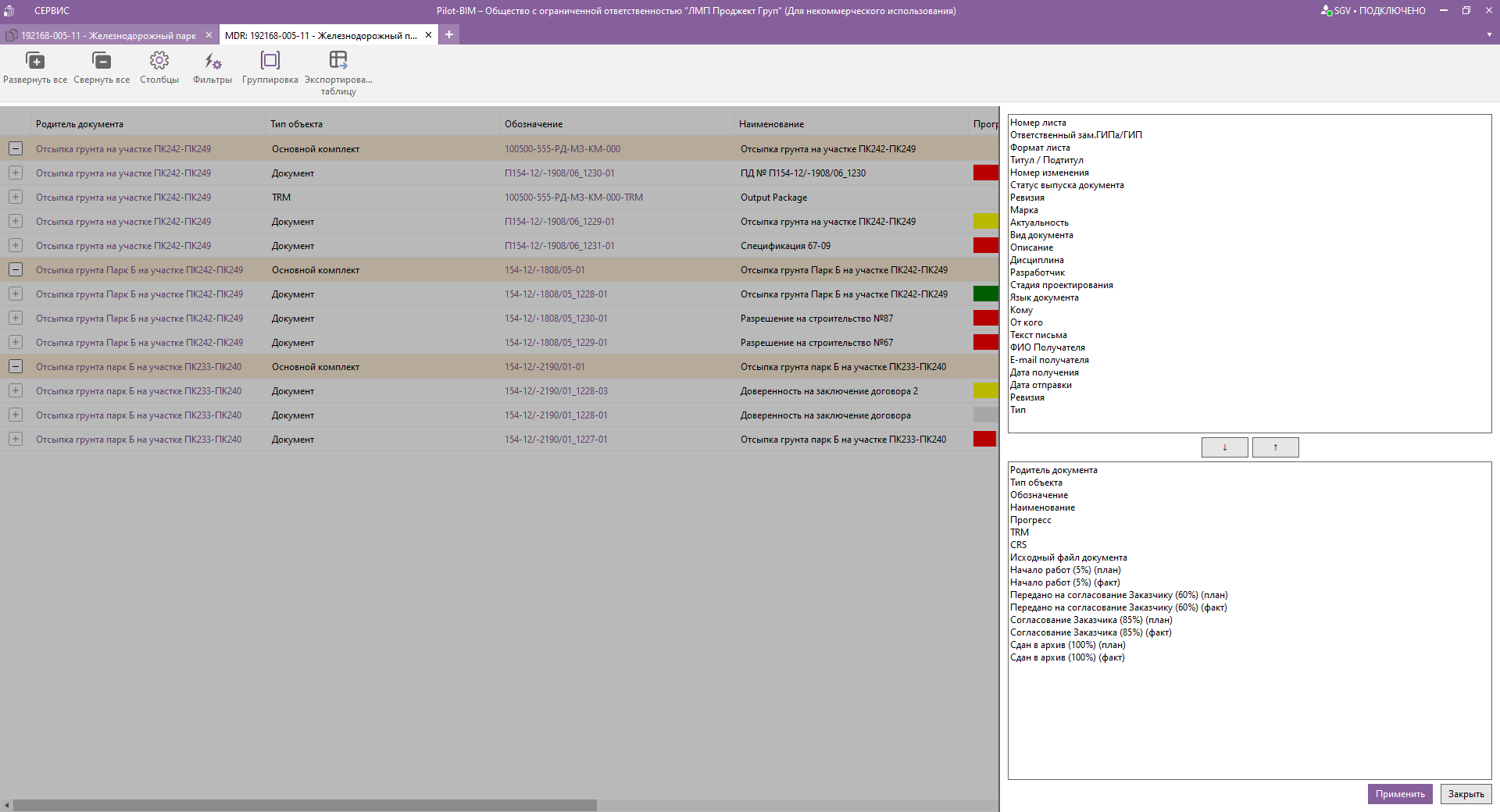

Левая часть содержит все возможные колонки, которые могут быть добавлены для отображения, справа - отображаемые в данный момент. Добавляем или убираем колонки с помощью кнопок со стрелками вправо и лево. В поле отображаемых колонок можно поменять очередность колонок в таблице с помощью кнопок со стрелками вверх и вниз. Вкладка окна "Группировка" содержит кнопки выбора вида группировки: по родителю и по типу. По умолчанию таблица сгруппирована по родителю. При группировке по типу нужно выбрать тип из поля с выпадающим списком, по которому будет сгруппирована таблица. Список типов, по которым доступна группировка, вычисляется автоматически на основании того, на каком объекте была открыта таблица MDR.
Окно также содержит поле для названия, обязательное для заполнения. После формирования нужно нажать на кнопку сохранения, окно редактирования закроется, а в боковой панели станет активна кнопка "Применить". Для того чтобы использовать созданный шаблон нажимаем на кнопку.
Рисунок 2. Создание первого шаблона.
Если выбрать группировку по типу, то документы, которые не находятся под объектами выбранного типа, не будут отображены!

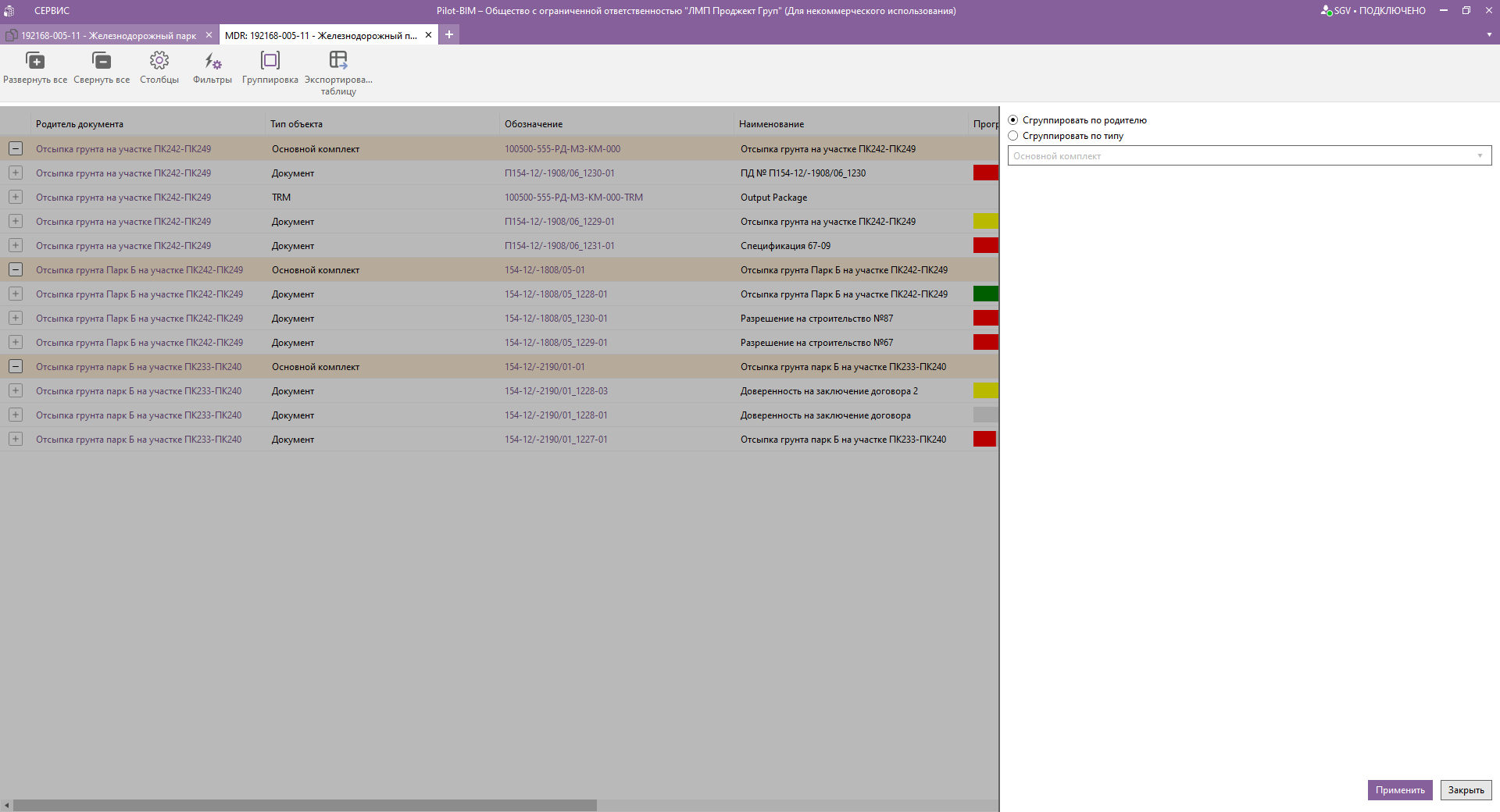

Рисунок 3. Настройка группировки.
¶ Кнопка "Экспортировать таблицу"
Для экспорта таблицы в файл Excel используется кнопка «Экспортировать таблицу», расположенная на панели инструментов. По нажатию данной кнопки будет открыто окно для выбора файла и места для сохранения, после чего будет произведена выгрузка таблицы.
¶ Различия Web-редакции
В веб-версии таблицы MDR отображаются все документы списком, без преднастроенной группировки. Редактирование значений колонок недоступно.
Рисунок 4. Веб-версия таблицы MDR
В панели инструментов расположены следующие кнопки:
- Кнопка Фильтры - отвечает за настройку фильтрации таблицы по значениям колонок, справа откроется боковая панель. На панели нужно добавить условие нажав на одноимённую кнопку. В появившимся элементе, в полях выбрать колонку и значения, по которым будет производиться фильтрация. В зависимости от того настроены ли у атрибута дополнительные параметры, при нажатии на поле значений может выпасть список с предустановленным значениями для этого атрибута или пустой список. В случае если список пустой, нужно ввести значение и выбрать его в получившимся списке (можно использовать клавишу Enter), затем если нужно, ввести ещё значение и тоже выбрать его в списке уже из двух значений; таким образом в таком поле образуется выпадающий список из всех введённых значений. Для того чтобы произошла фильтрация, нужно нажать на "Применить фильтры".
На данный момент для фильтрации не доступны такие типы атрибутов как Справочник элементов, Состояние, Организационная единица.
Рисунок 5. Настройка фильтров
- Кнопка Группировка - отвечает за настройку группировки, справа откроется боковая панель. На панели расположено поле содержащее список отображаемых колонок, из которых можно выбрать одну для группировки строк по значениям выбранной колонки. Чтобы сгруппировать строки, необходимо выбрать из выпадающего списка поля нужную колонку. Убрать группировку можно нажав на кнопку "Очистить группировку", которая находится рядом с полем.
Рисунок 6. Настройка группировки
- Кнопка Шаблоны - отвечает за управление шаблонами (удаление, создание, применение), справа откроется боковая панель. При создании или редактировании шаблона появляется два поля: название шаблона и колонки. В поле "Колонки" перечислены те же колонки для отображения, что и для этого же шаблона в desktop-приложении. При нажатии на поле "Колонки" выпадает список всех возможных колонок таблицы. Чтобы выбрать нужные колонки, нужно нажать на них в этом списке и сохранить изменения. Выбранные колонки в списке выделяются цветом и содержат "галочку" после названия. Чтобы убрать отображение некоторых колонок, нужно снять выбор в списке нажатием на название соответствующей колонке или в самом поле нажать на значок крестика, который находится после названий перечисленных колонок.
Рисунок 7. Управление шаблонами
- Кнопка Настройки - содержит единственное поле "Лимит строк", которое служит для настройки отображения количества строк таблицы. По умолчанию поле содержит значение 300. Чтобы изменить количество отображаемых в таблице строк нужно ввести своё значение лимита в данное поле (но не более 1000).
